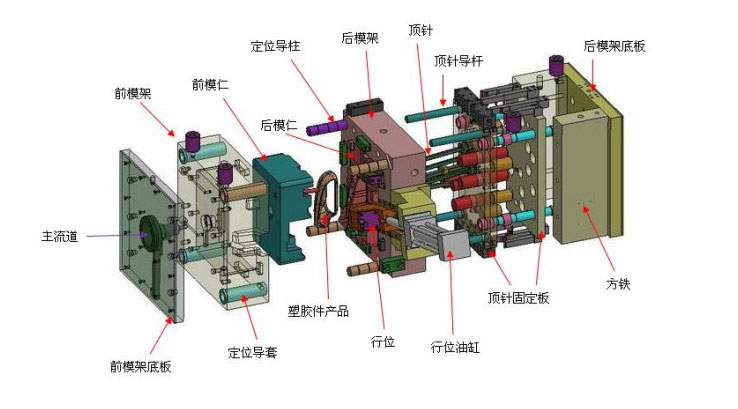

注塑加工通常将注射压力的控制分成为一次注射压力、二次注射压力（保压）或三次以上的注射压力的控制。压力切换时机是否适当，对于防止模内压力过高、防止溢料或缺料等都是非常重要的。模制品的比容取决于保压阶段浇口封闭时的熔料压力和温度。如果每次从保压切换到制品冷却阶段的压力和温度一致，那麽制品的比容就不会发生改变。

注塑加工在恒定的模塑温度下，决定制品尺寸的最重要参数是保压压力，影响制品尺寸公差的最重要的变量是保压压力和温度。例如：在充模结束后，保压压力立即降低，当表层形成一定厚度时，保压压力再上升，这样可以采用低合模力成型厚壁的大制品，消除塌坑和飞边。

注塑加工保压压力及速度通常是塑料充填模腔时最高压力及速度的50%~65%，即保压压力比注射压力大约低0.6~0.8MPa。由于保压压力比注射压力低，在可观的保压时间内，油泵的负荷低，固油泵的使用寿命得以延长，同时油泵电机的耗电量也降低了。

三级压力注射既能使制件顺利充模，又不会出现熔接线、凹陷、飞边和翘曲变形。对于薄壁制件、多头小件、长流程大型制件的模塑，甚至型腔配置不太均衡及合模不太紧密的制件的模塑都有好处。
