注塑加工厂检查模具外观标准

文章出处:深圳市溢晟塑胶模具制品有限公司 人气:-发表时间:2018-11-13

深圳市溢晟塑胶模具制品有限公司

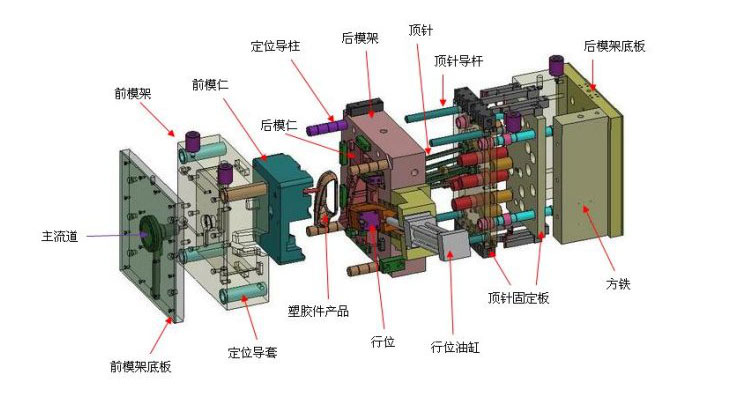

1注塑加工模具铭牌内容完整,字符清晰,排列整齐。

2、铭牌应固定在模脚上靠近模板和基准角的地方。铭牌固定可靠、不易剥落。

3、冷却水嘴应选用塑料块插水嘴,顾客另有要求的按要求。

注塑加工

4、冷却水嘴不应伸出模架表面

5、冷却水嘴需加工沉孔,沉孔直径为25mm、30mm、35mm三种规格,孔口倒角,倒角应一致

6、冷却水嘴应有进出标记

注塑加工

7、标记英文字符和数字应大于5

8、位置在水嘴正下方10mm处,字迹应清晰、美观、整齐、间距均匀。

9注塑加工模具配件应不影响模具的吊装和存放。安装时下方有外露的油缸、水嘴,预复位机构等,应有支撑腿保护。

注塑加工

10、支撑腿的安装应用螺钉穿过支撑腿固定在模架上,过长的支撑腿可用车加工外螺纹柱子紧固在模架上。

11注塑件加工模具顶出孔尺寸应符合指 定的注塑机要求,除小型模具外,不能只用一个中 心顶出。

注塑加工

12、定位圈应固定可靠,圈直径为100mm、250mm两种,定位圈高出底板10~20mm。顾客另有要求的除外。

13、模具外形尺寸应符合指 定注塑机的要求。

注塑加工

14、安装有方向要求的模具应在前模板或后模板上用箭头标明安装方向,箭头旁应有“UP”字样,箭头和文字均为黄色,字高为50 mm。

15、模架表面不应有凹坑、锈迹、多余的吊环、进出水汽、油孔等以及影响外观的缺陷。

16注塑加工模具应便于吊装、运输,吊装时不得拆卸模具零部件,吊环不得与水嘴、油缸、预复位杆等干涉。
